Goederenlift / Magazijnlift tot 500 kg

Magazijnlift tot 500 kg

De hydraulische goederenlift / magazijnlift is leverbaar met een capaciteit tot 500 kg, met een zelf te definiëren platform met afmetingen tot 2 m²  en met een standaard hefhoogte tot 12 meter.

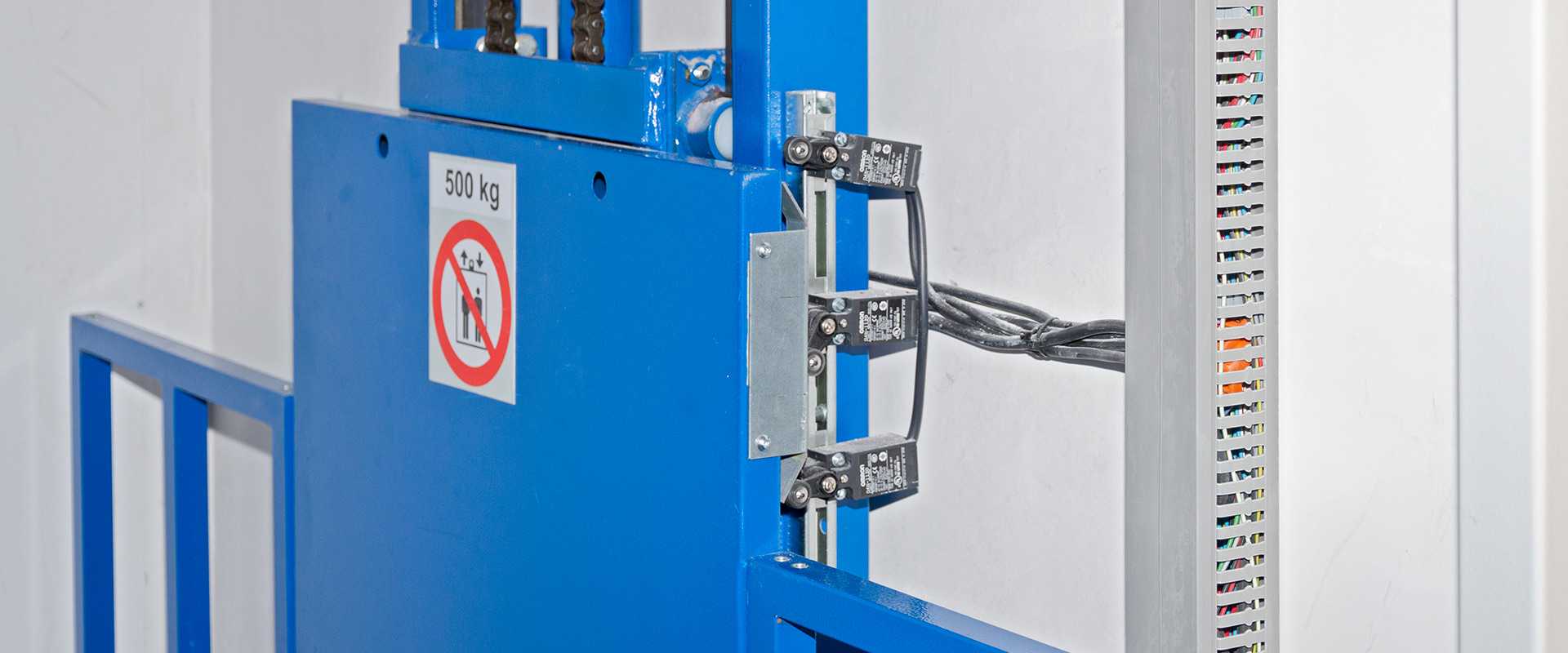

Het platform wordt geleid door 1 kolom en wordt gedragen door de kettingen met een hoge veiligheidsfactor. Tevens lopen er staalkabels mee die onbelast zijn, maar bij kettingbreuk het platform van de magazijnlift inclusief belading kunnen opvangen.

Magazijnlift ruimte besparend

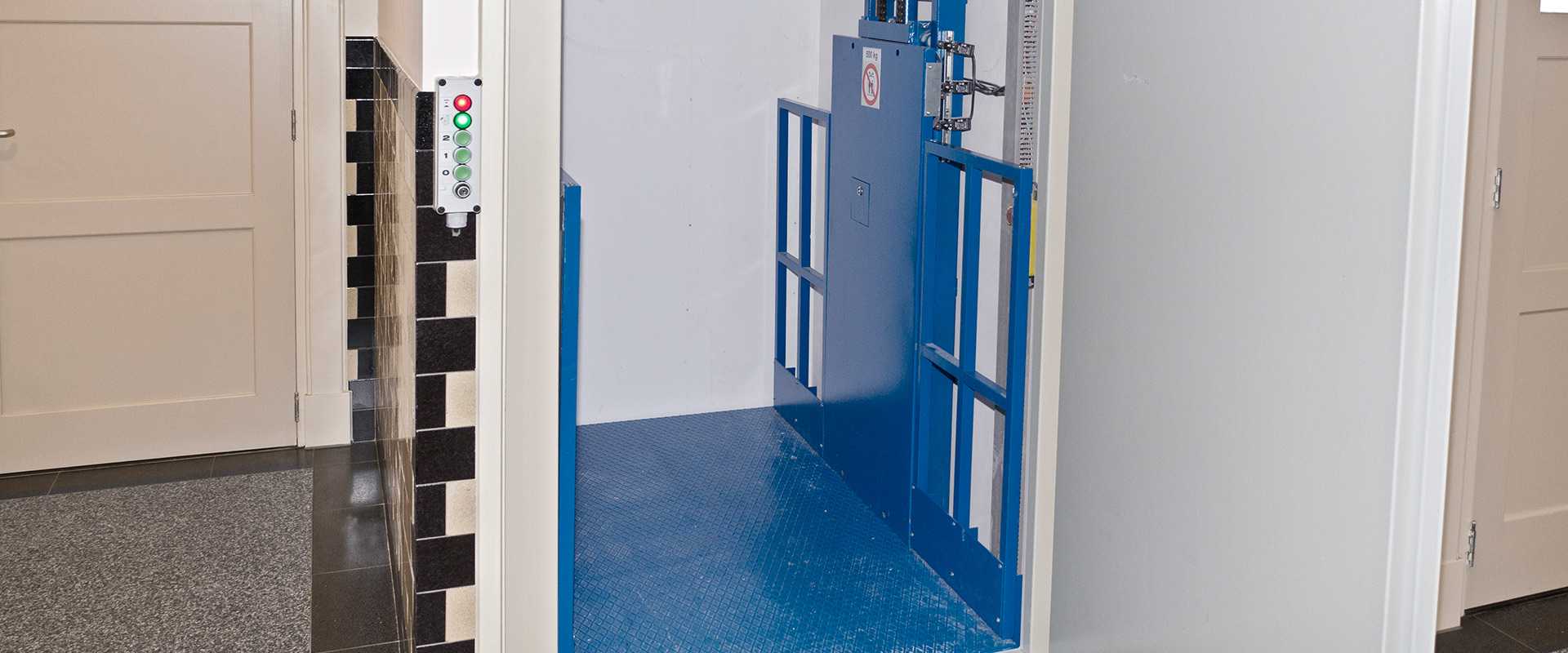

Door toepassing van deze magazijnlift wordt optimaal gebruik gemaakt van de beschikbare liftruimte doordat 90% van die ruimte uit bruikbaar platform bestaat. De magazijn lift wordt in een bouwkundige schacht geplaatst in combinatie met liftdeuren welke voorzien zijn van gecertificeerde deurvergrendelingen.

Magazijn lift aandrijving

De hydraulische aandrijving en besturingskast van de magazijnlift dient in een aparte machinekamer opgesteld te worden. Afhankelijk van de toepassing, de te transporteren goederen en intensiteit van het gebruik wordt bepaald welke opties worden toegevoegd om de juiste magazijn lift samen te stellen.

Als u het beste advies voor uw situatie wil kunt u contact opnemen voor een vrijblijvend voorstel.

goederenlift / magazijnlit 500 kg

Opties voor goederenlift / magazijnlift

  • Liftdeuren in diverse afmetingen en brandwerendheid
  • Gegalvaniseerde uitvoering
  • Sleutel ontgrendeling
  • Schacht verlichting
  • Diverse hekwerken voor op het platform
  • Hydraulische / elektrische pen vergrendeling
  • Cabine met verlichting en aanrijd beveiliging
  • Geavanceerde nivellering
  • Diverse hefsnelheden
  • Ophanging met kettingen i.p.v. kabels

Vraag een offerte aan!

Vraag nu eenvoudig en snel een prijsopgaaf / offerte aan voor de magazijnlift en goederenlift.

Download de goederenliften brochure

In deze brochure vindt u een overzicht van al onze goederenliften.

Specificaties
HefvermogenTot 500 kg (minimaal 200 kg / m²)
Opvoerhoogte / Hefhoogtemaximaal 12 meter
StopplaatsenMaximaal 6
Ligging stopplaatsenEenzijdig, overliggend of hoeks (90 graden)
Hefsnelheid0,1 m/s tot 0,15 m/s
AandrijvingHydraulisch 1:1 of 2:1
Plaats aandrijvingBinnen een straal van 5 meter van de schacht
BesturingRelais gestuurd
Plaats besturingIn de lift machinekamer
Schacht en put afmetingenVolgens tekening
Putdiepte120 tot 240 mm
Aandrijfmotor spanning400 V

Technische tekeningen

Tabel en tekening Goederenlift 500 kg
hydraulische motor goederenlift

Hydraulische unit

De hydraulische unit van de goederenlift is voorzien van 1 of 2 motoren afhankelijk van de benodigde pomp opbrengst.

De motor drijft een tandwielpomp direct aan. In het kleppenblok zit standaard een terugslagklep, overdrukventiel, daalventiel en manuele daalknop

besturingskast goederenlift

Besturing

Het hart van de besturing bestaat uit printplaten met 24 VDC relais. De elektrische componenten zijn van gerenommeerde merken en zijn in een afsluitbare metalen besturingskast geplaatst. Alle controle- en veiligheidsschakelaars zijn in serie geplaatst en vormen zo een veiligheidscircuit.

kolom hefmast goederenlift in bouwkundige schacht

Hefmast / kolom

Afhankelijk van de grootte van het platform en de capaciteit wordt er voor 1 of 2 hefmasten gekozen. De hefmasten zijn uitgevoerd met gekalibreerde liftprofielen om een perfecte geleiding voor het platform te bewerkstelligen.

Liftdeuren goederenlift

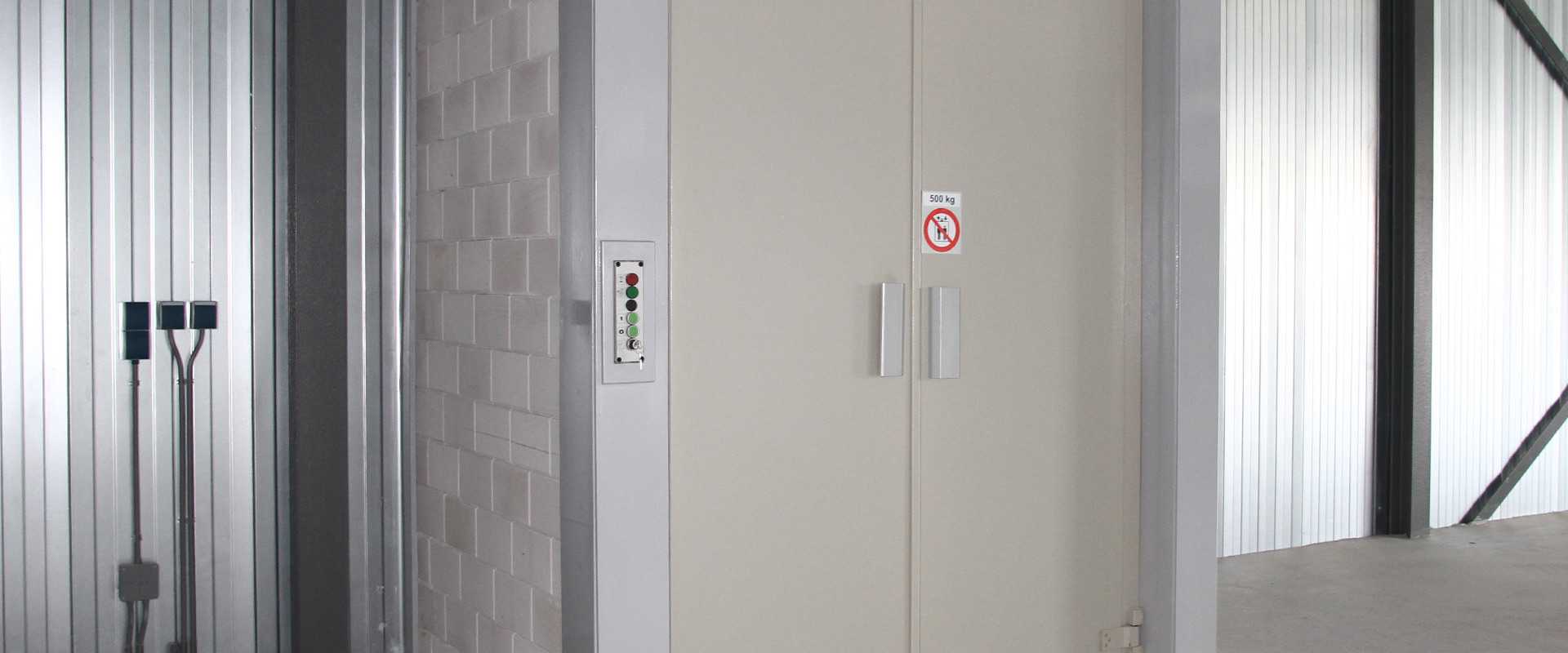

Liftdeuren

Als het platform met een cabine wordt uitgevoerd, dan zorgt een “schaats” voor de ontgrendeling van de deuren. Als er geen cabine wordt toegepast, worden er in de deurframes elektromechanische vergrendelingen geplaatst. De deuren kunnen alleen open op het niveau waar de lift staat en de deuren moeten eerst gesloten worden om de lift weg te kunnen sturen.

bedieningstableau goederenlift

Bedienings tableaus

Bedieningstableaus worden op alle verdiepingen voorzien zodat deze magazijnlift naar elk niveau te sturen en op te roepen is. Elk bedieningstableau is tevens voorzien van een noodstop en een indicatie of de lift is gearriveerd en of de deuren ontgrendeld zijn. De tableaus zijn van een industriële kwaliteit.
