Personengoederenlift

De personengoederenlift, een goederenlift met personenbegeleiding

Deze personengoederenlift is ontwikkeld door ervaren ingenieurs die al meer dan 35 jaar in de liftindustrie werken. Het resultaat is een veelzijdige lift die speciaal naar klant wensen gemaakt kan worden.

Het betreft een goederenlift die door de aanpassingen van o.a. een cabine en fotocel lijst een veilige manier van verticaal transport bied voor zowel de goederen als de persoon die de goederen wil begeleiden. Het is een lift die door geïnstrueerde mensen mag worden bedient. Bij grotere hef-hoogte of als er geen trap in de buurt is kan de persoon zelfstandig de lift bedienen. Dit kan daardoor personeelskosten besparen en tevens het onnodig traplopen vermijden.

Tot 1000 kg wordt vaak het type PGL 1000, een platformlift, als personen goederenlift gebruikt. Deze kan worden toegepast als een beperkte put mogelijk is.

Type PGL 2000 is een goederenlift met een enkele kolom en een cabine op het platform, maar kan met een groter platform en hefvermogen tot 2000 kg geleverd worden.

personengoederenlift

Opties voor personengoederenlift

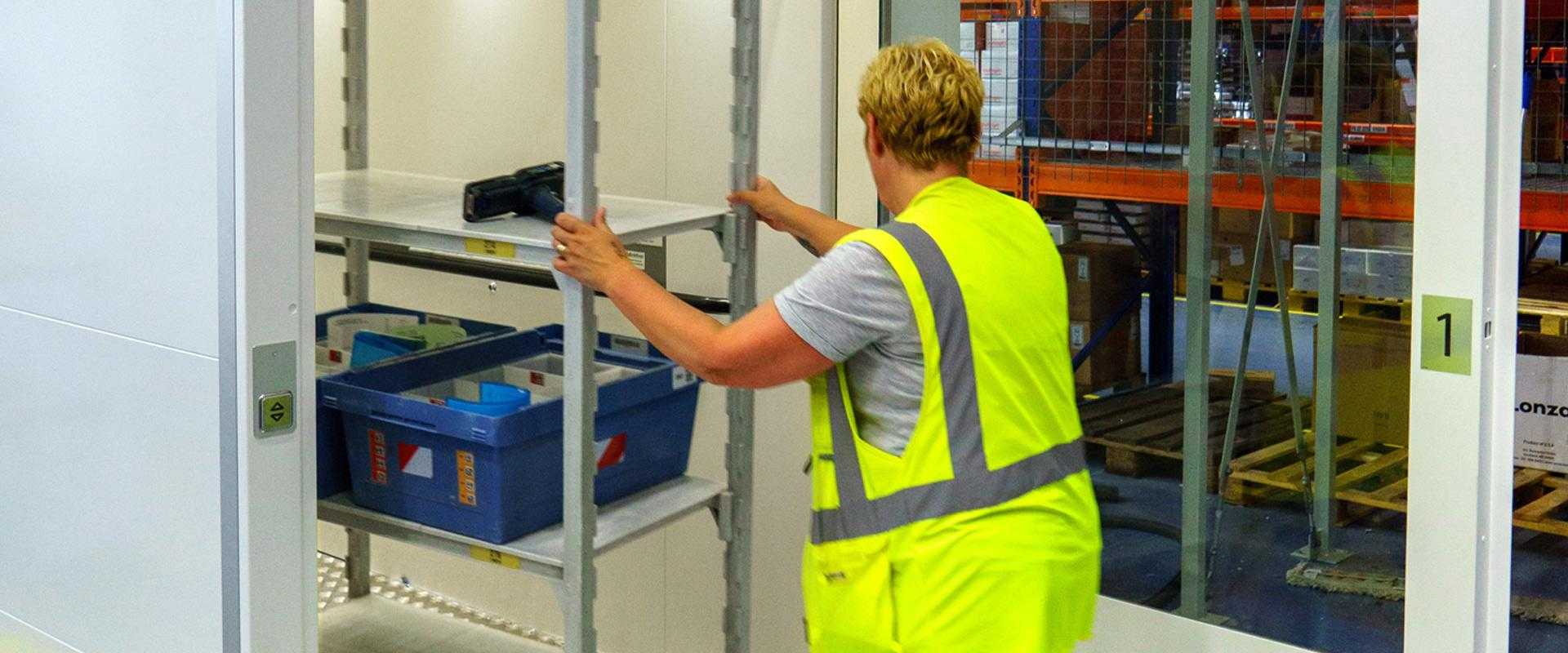

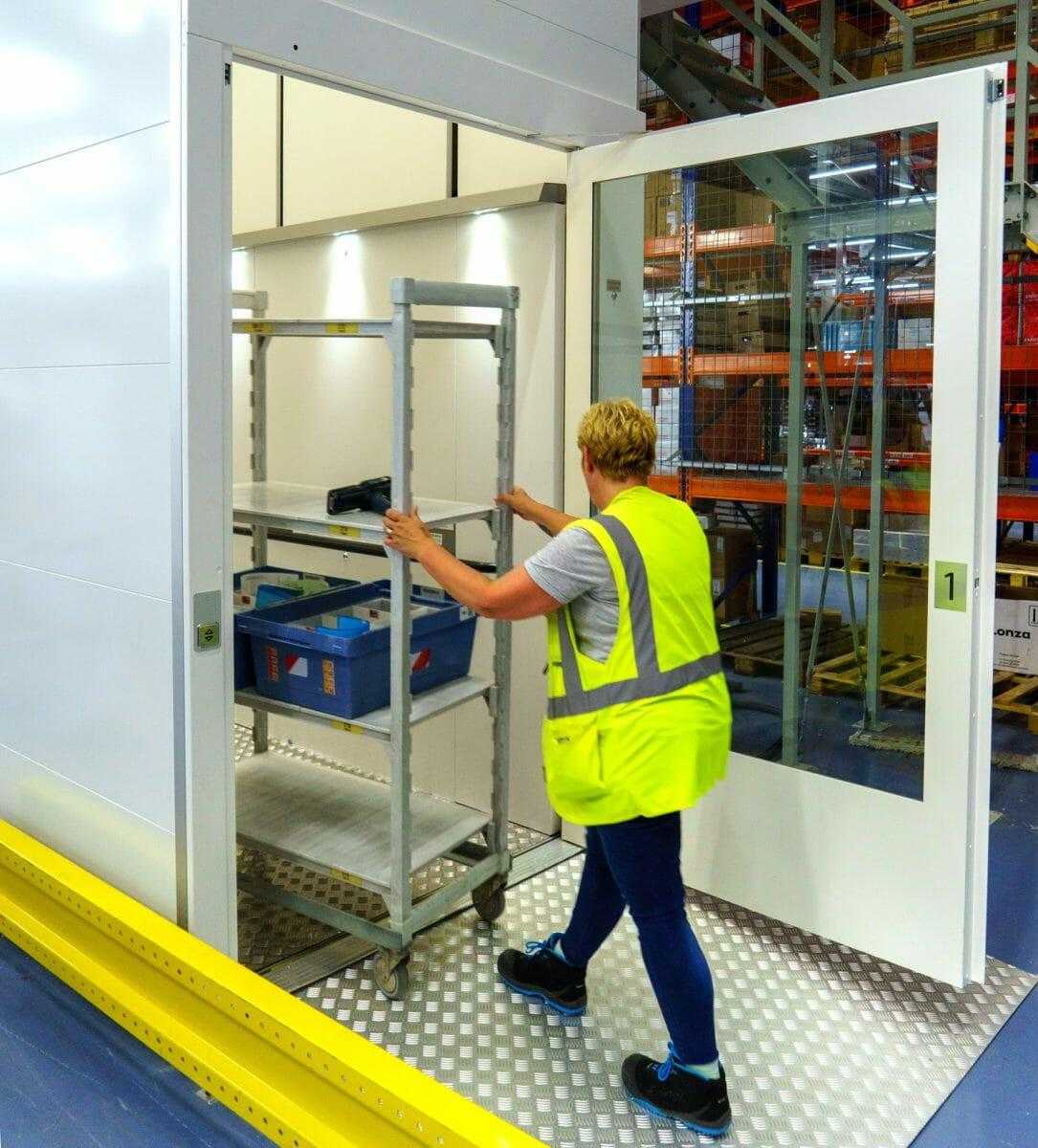

Personengoederenlift in bouwkundige schacht met persoon
  • Liftdeuren in diverse afmetingen en brandwerendheid
  • Gegalvaniseerde uitvoering
  • Sleutel ontgrendeling
  • Elektrische schuifdeur
  • Schacht verlichting
  • Hydraulische / elektrische pen vergrendeling
  • Geavanceerde nivellering
  • Ophanging met kettingen i.p.v. kabels
  • Cabine in RVS panelen

Vraag een offerte aan!

Vraag nu eenvoudig en snel een prijsopgaaf / offerte aan voor de personen goederenlift

Download de personen goederenlift brochure

Alle gegevens, opties en specificaties rondom de personengoederenlift vindt u terug in deze brochure

EigenschapSpecificatie
HefvermogenTot 1000 kg (platform afmeting < 3 m²) / 2000 kg (platform afmeting < 5,6 m²)
Opvoerhoogte / HefhoogteMaximaal 12 meter
Cabine hoogte2000 mm tot 2500 mm
Schachtkop hoogteCabine hoogte plus 350 mm
StopplaatsenMaximaal 6
Ligging stopplaatseneenijdig, overliggend (in overleg 90 graden)
Hefsnelheid0,15 m/s
AandrijvingHydraulisch 1:1 of 2:1
Plaats aandrijvingBinnen een straal van 5 meter van de schacht
BesturingRelais gestuurd
Plaats besturingIn de lift machinekamer
Schacht en put afmetingenVolgens tekening
Putdiepte400 mm
Aandrijfmotor spanning400 V

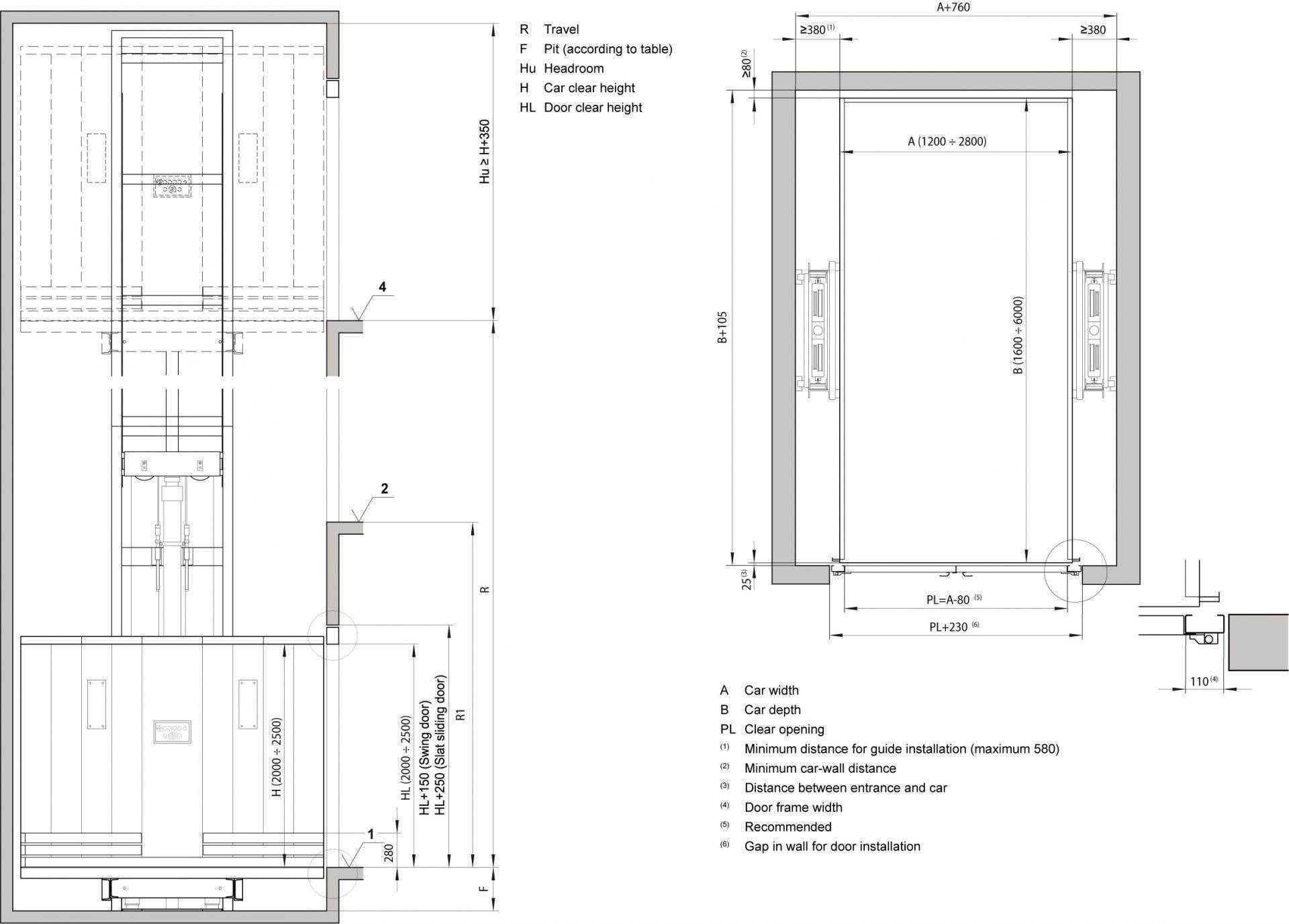

Technische tekeningen

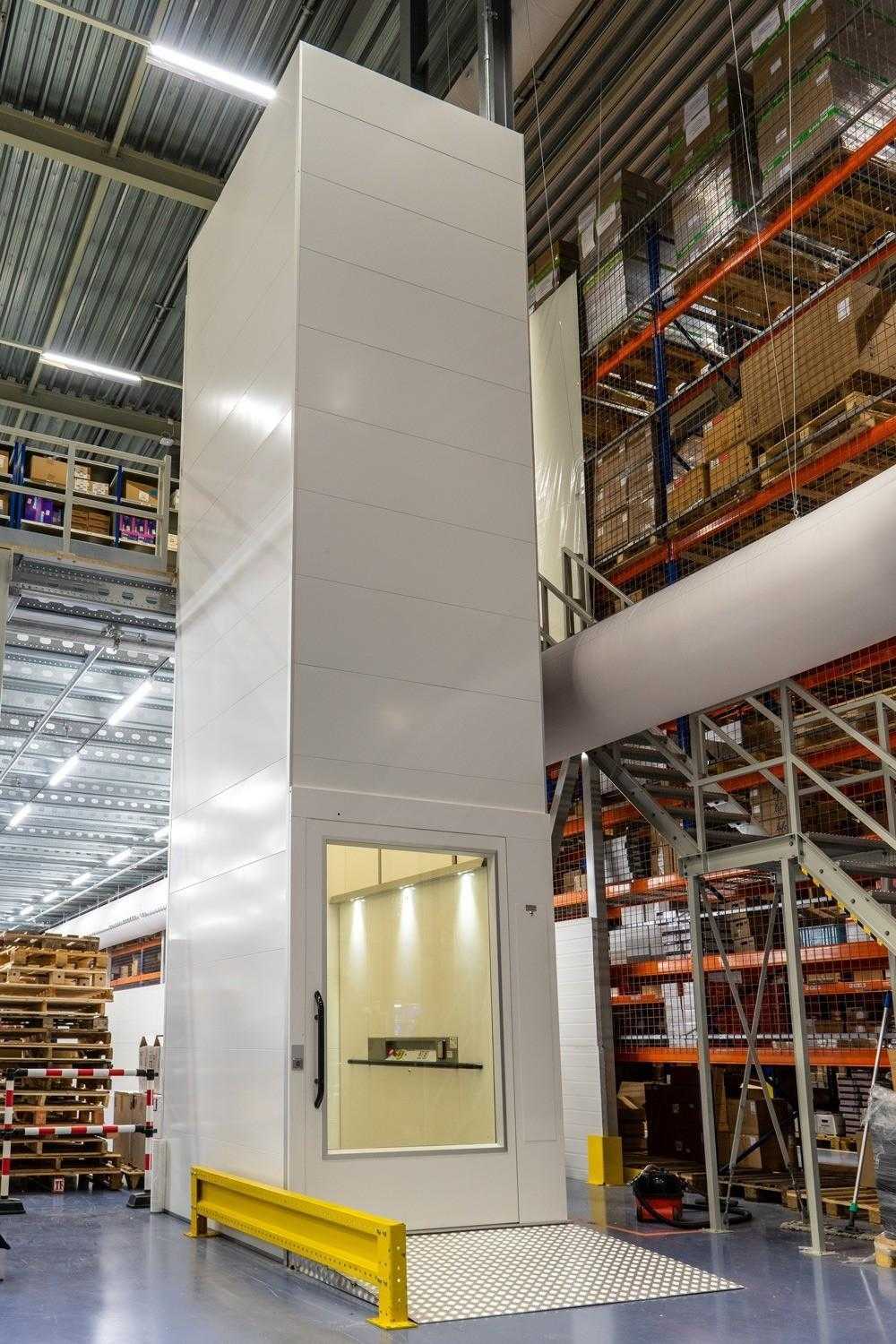

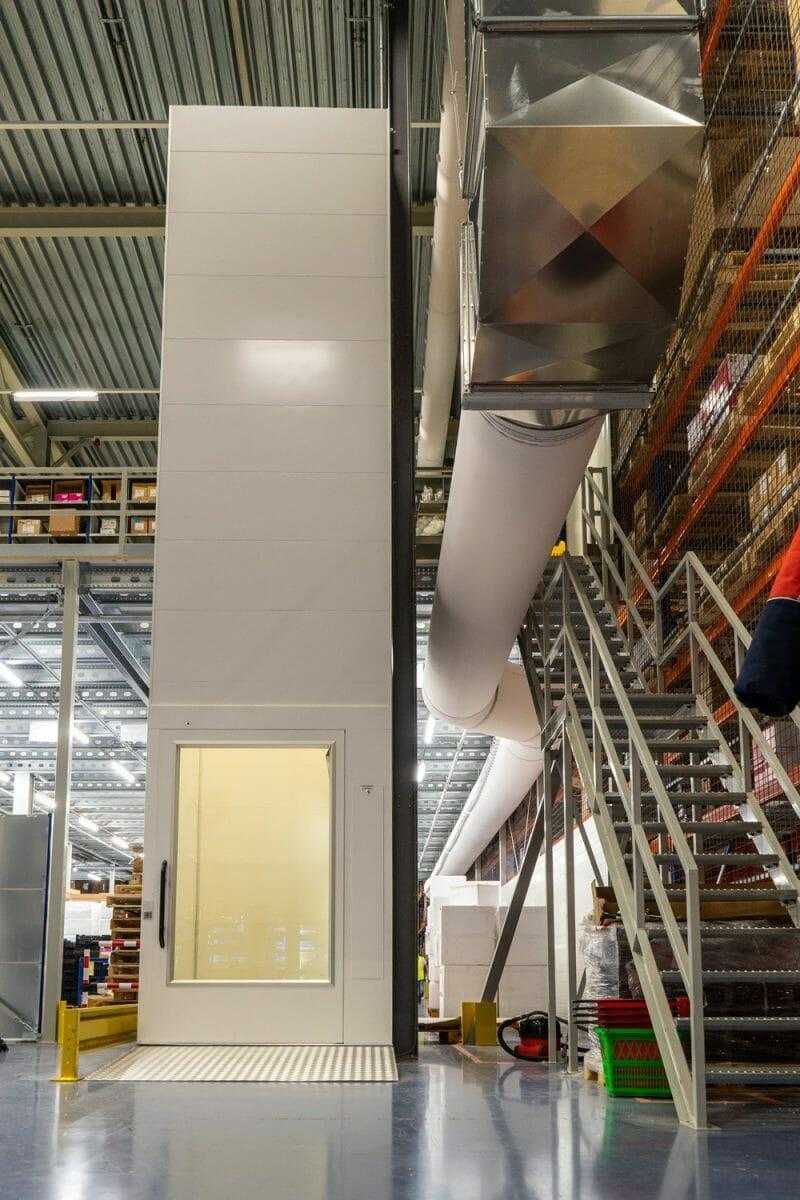

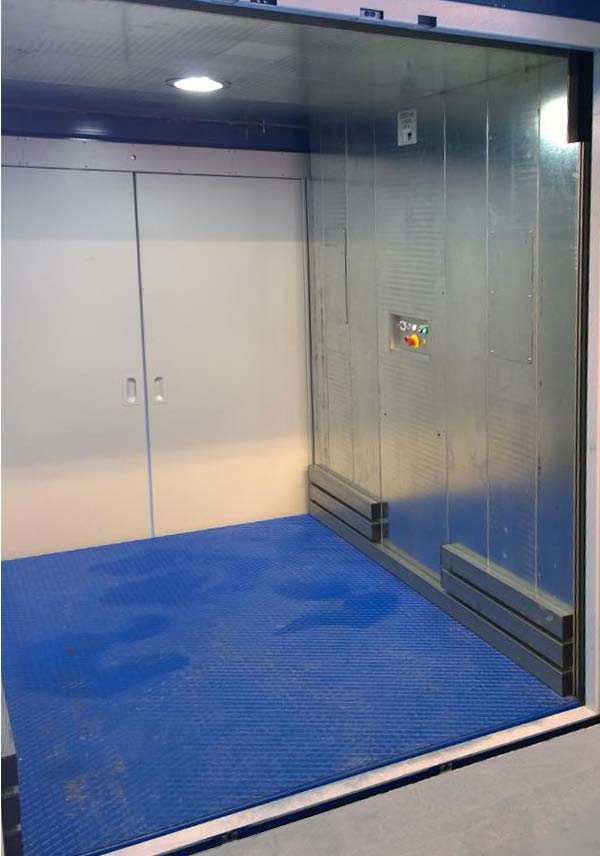

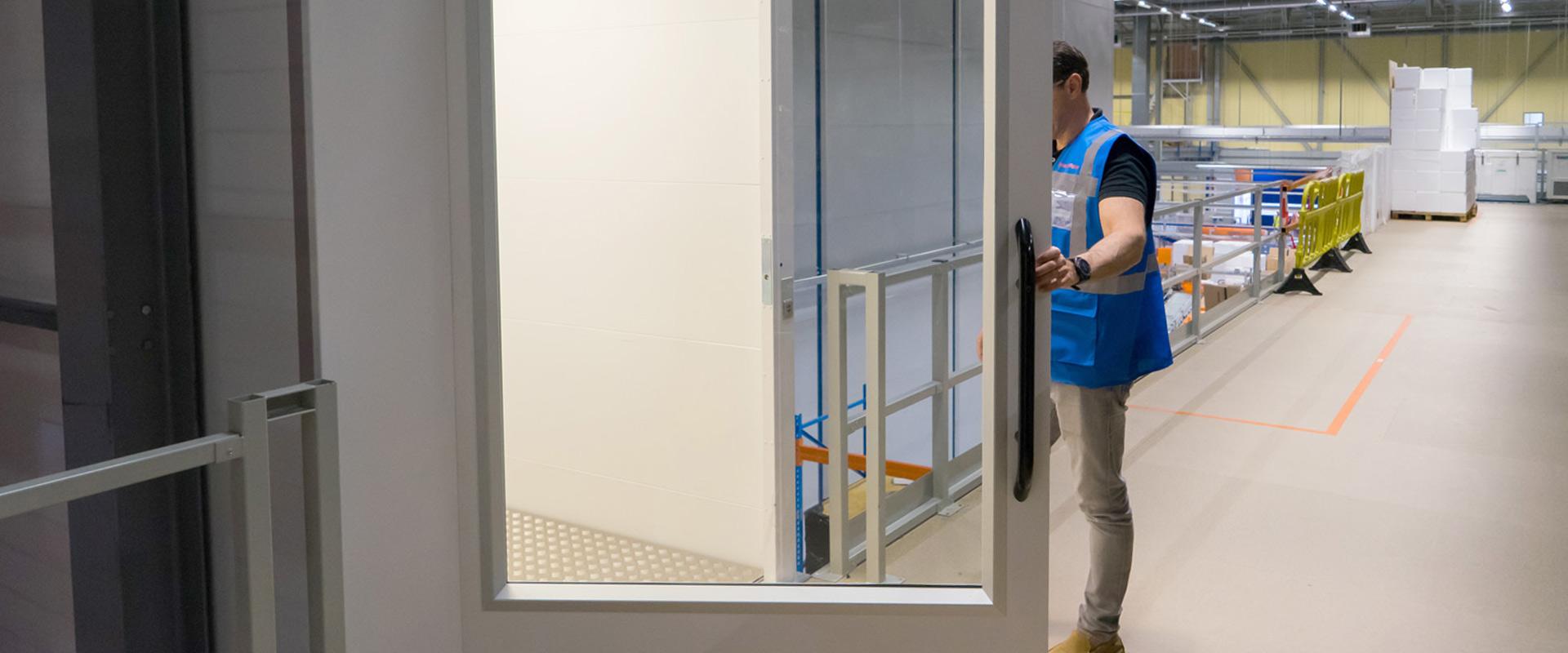

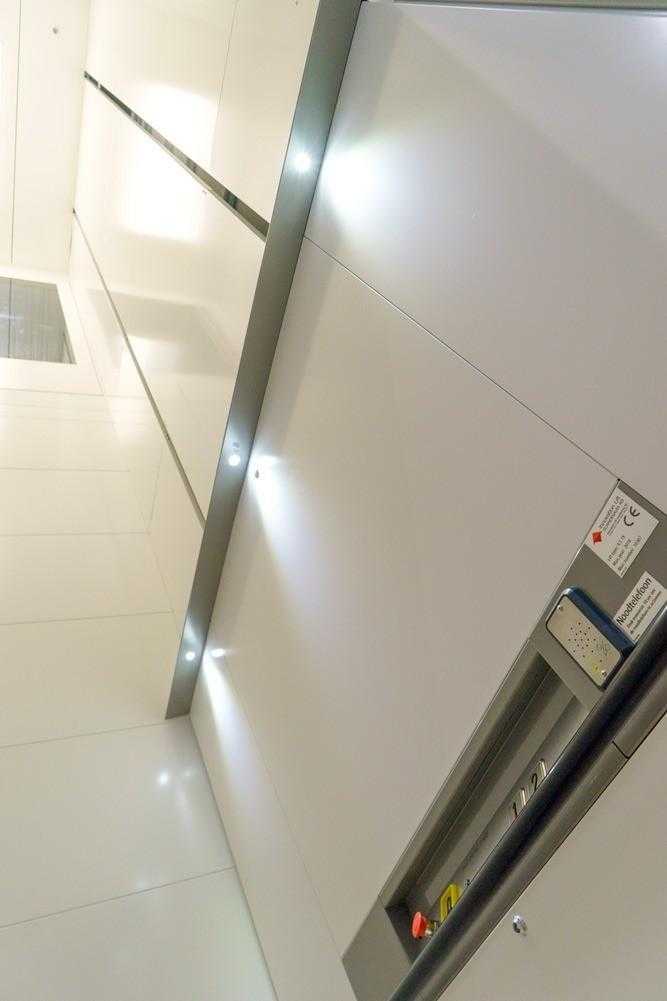

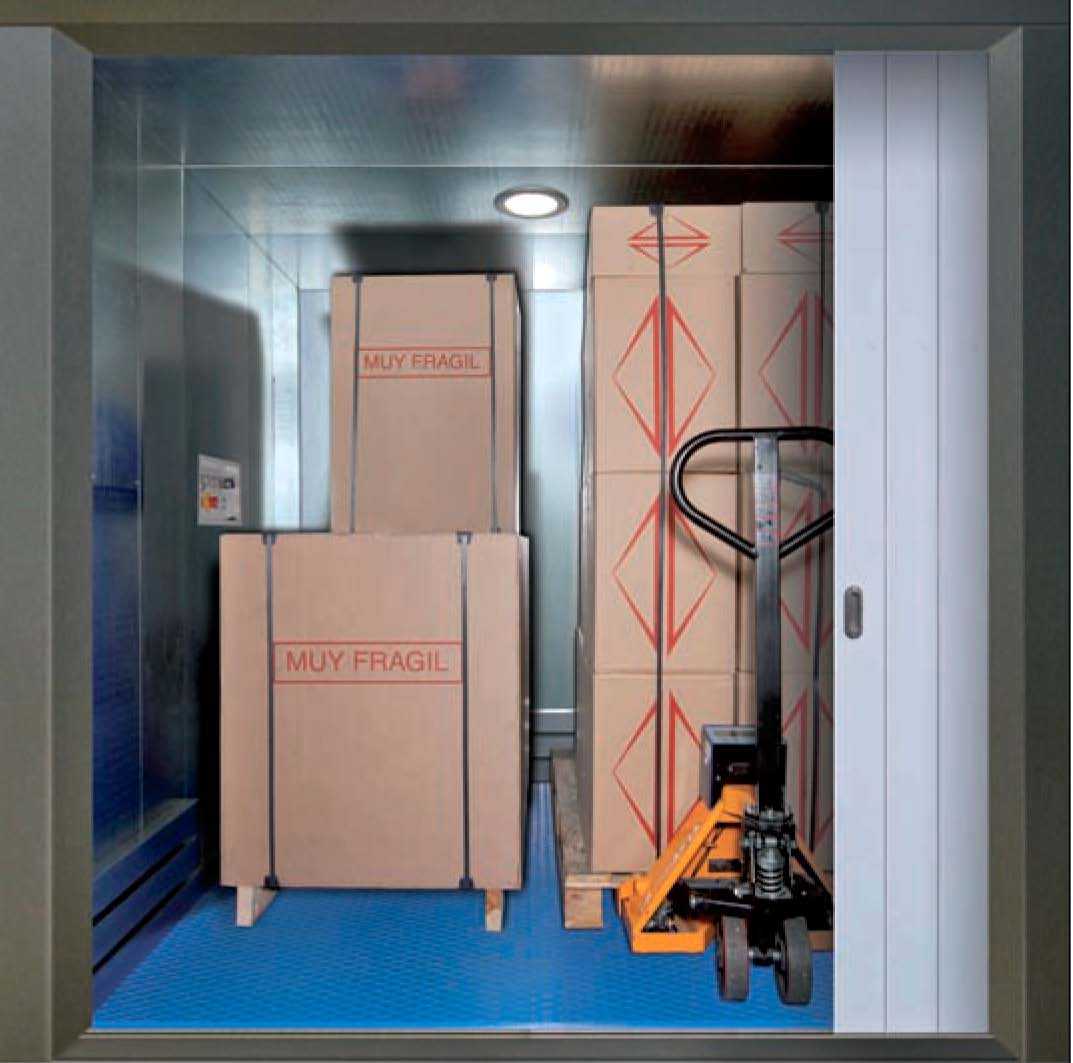

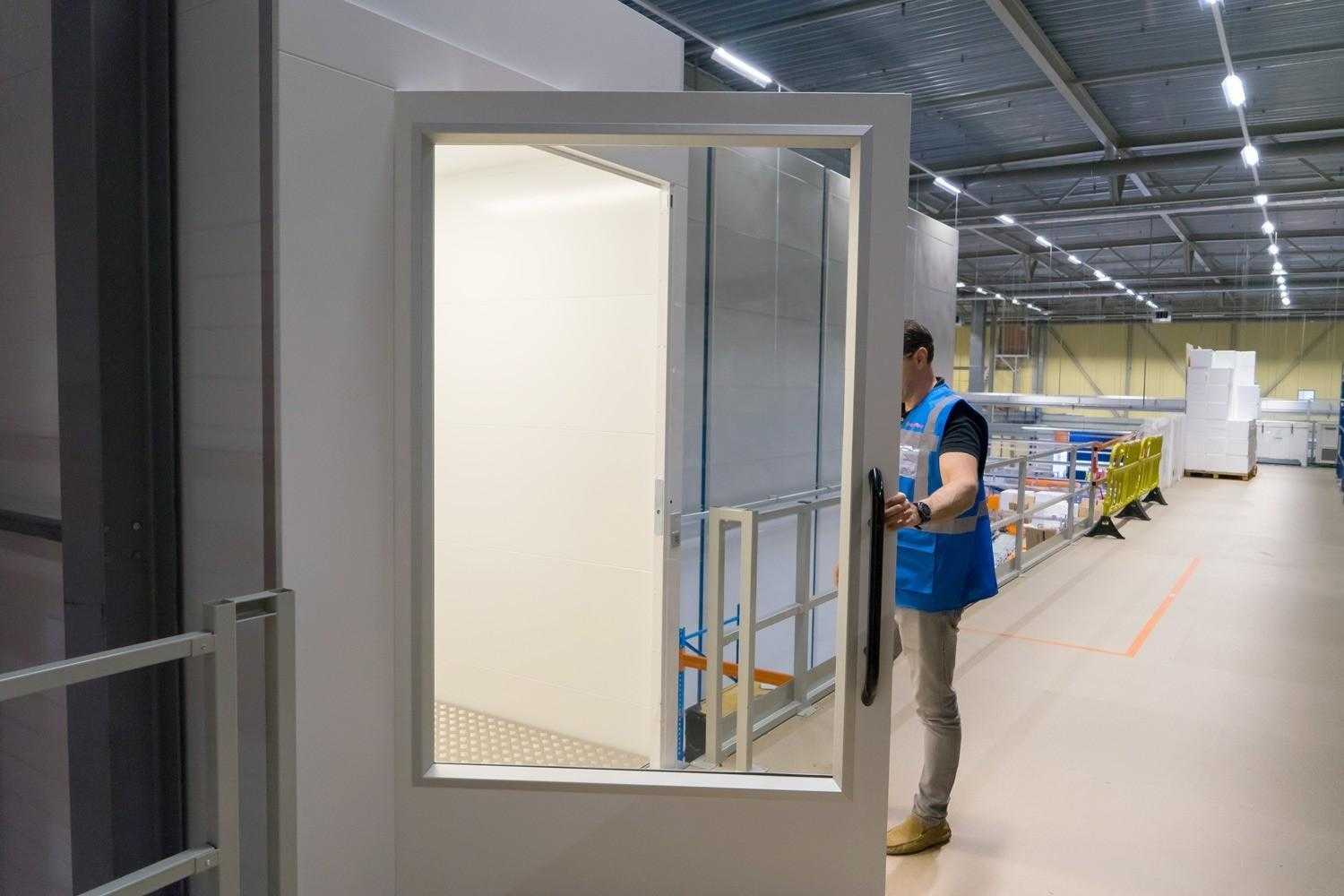

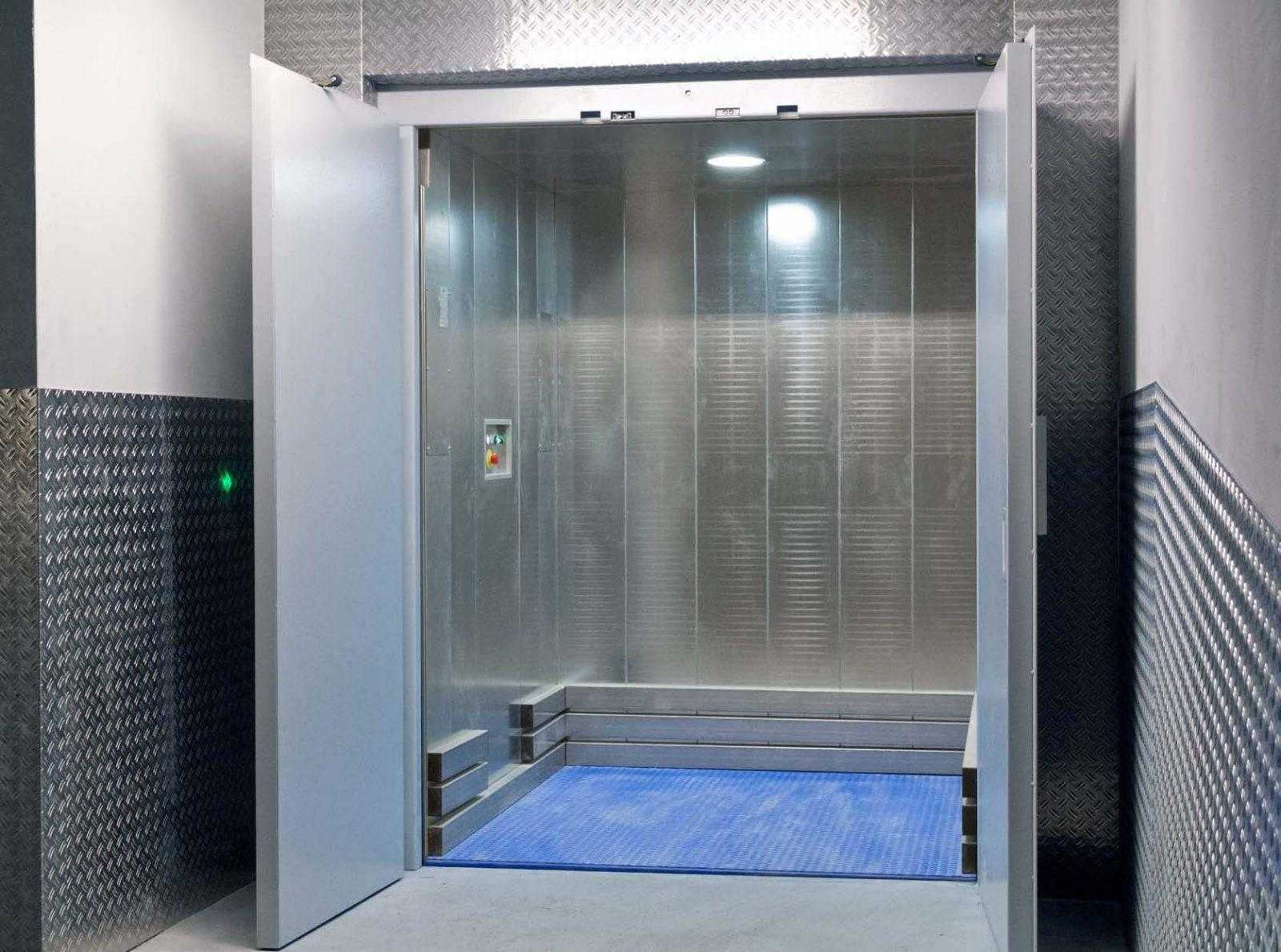

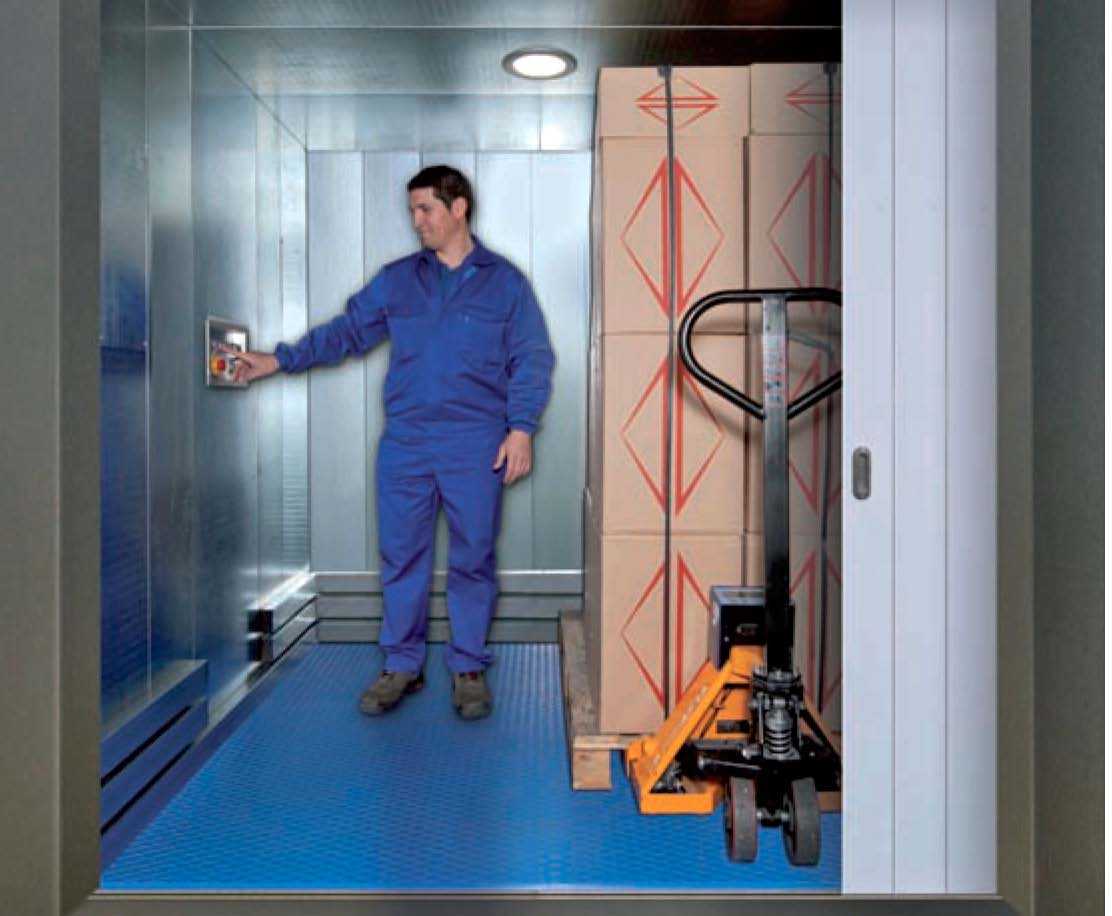

Foto voorbeelden personen goederenlift

hydraulische motor goederenlift

Hydraulische unit

De hydraulische unit van de goederenlift is voorzien van 1 of 2 motoren afhankelijk van de benodigde pomp opbrengst.

De motor drijft een tandwielpomp direct aan. In het kleppenblok zit standaard een terugslagklep, overdrukventiel, daalventiel en manuele daalknop

besturingskast goederenlift

Besturing

Het hart van de besturing bestaat uit printplaten met 24 VDC relais. De elektrische componenten zijn van gerenommeerde merken en zijn in een afsluitbare metalen besturingskast geplaatst. Alle controle- en veiligheidsschakelaars zijn in serie geplaatst en vormen zo een veiligheidscircuit.

kolom hefmast goederenlift in bouwkundige schacht

Hefmast / kolom

Afhankelijk van de grootte van het platform en de capaciteit wordt er voor 1 of 2 hefmasten gekozen. De hefmasten zijn uitgevoerd met gekalibreerde liftprofielen om een perfecte geleiding voor het platform te bewerkstelligen.

Liftdeuren goederenlift

Liftdeuren

Als het platform met een cabine uitgevoerd, dan zorgt een “schaats” voor de ontgrendeling van de deuren. Als er geen cabine wordt toegepast, worden er in de deurframes elektromechanische vergrendelingen geplaatst. De deuren kunnen alleen open op het niveau waar de lift staat en de deuren moeten eerst gesloten worden om de lift weg te kunnen sturen.

bedieningstableau goederenlift

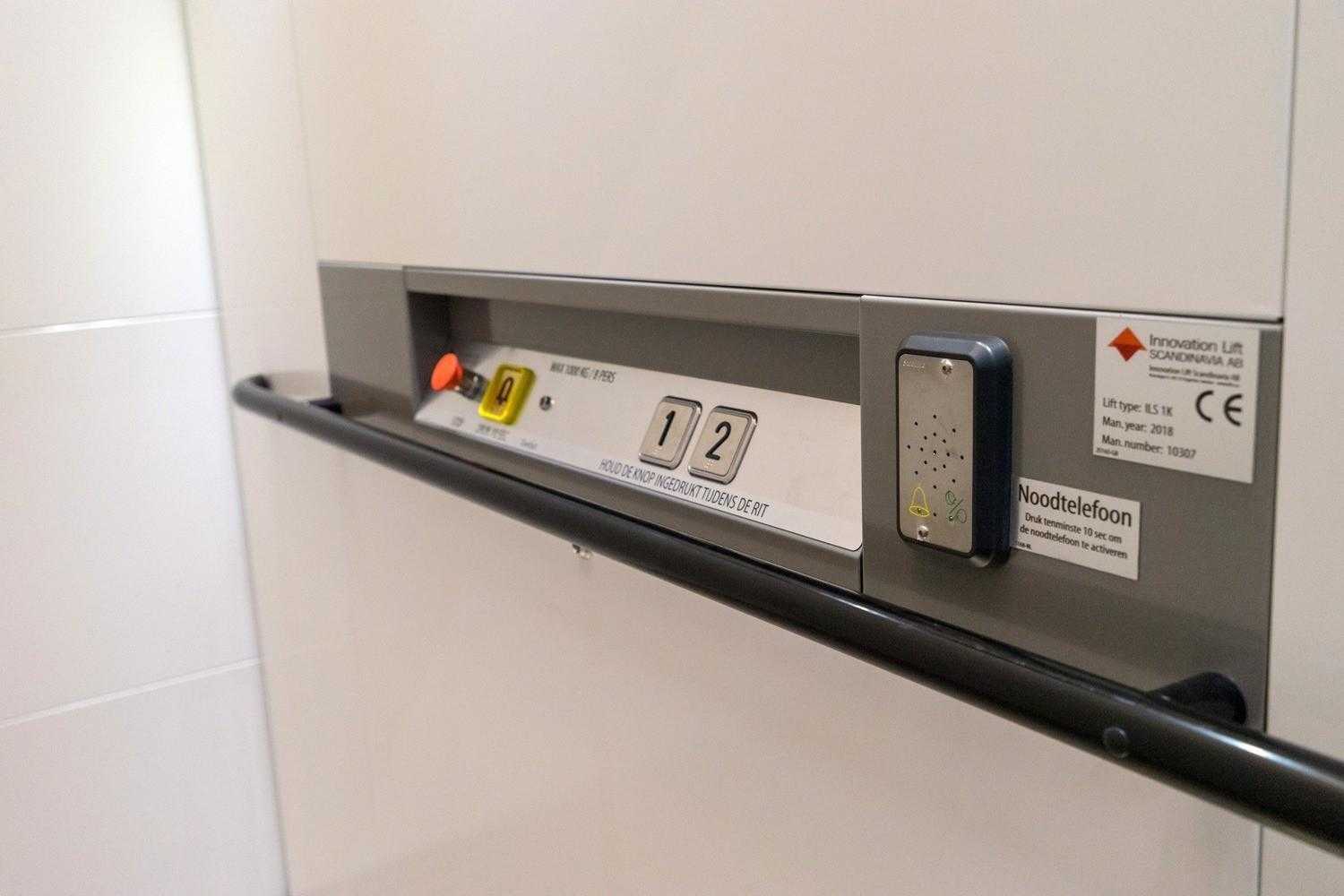

Bedienings tableaus

Bedieningstableaus worden op alle verdiepingen voorzien zodat deze personengoederenlift naar elk niveau te sturen en op te roepen is. Elk bedieningstableau is tevens voorzien van een noodstop en een indicatie of de lift is gearriveerd en of de deuren ontgrendeld zijn. De tableaus zijn van een industriële kwaliteit.
