Goederenlift 5000 kg
Goederenlift tot 5000 kg
De hydraulische goederenliften met een capaciteit tot 5000 kg zijn verkrijgbaar met een zelf te definiëren platform afmetingen tot 18 m² en een hefhoogte tot 12 meter.
De platforms worden geleid door 2 kolommen. Het platform wordt gedragen door de kettingen met een hoge veiligheidsfactor, tevens lopen er staalkabels mee die onbelast zijn maar bij kettingbreuk het platform inclusief belading kunnen opvangen.
Door toepassing van een kolommen-lift wordt optimaal gebruik gemaakt van de beschikbare liftruimte doordat 90% van die ruimte uit bruikbaar platform bestaat. De lift wordt in een bouwkundige schacht geplaatst in combinatie met liftdeuren welke voorzien zijn van gecertificeerde deur-vergrendelingen.
De hydraulische aandrijving met besturingskast dient in een aparte machinekamer opgesteld te worden. Afhankelijk van de toepassing, de te transporteren goederen en intensiteit van het gebruik wordt bepaald welke opties worden toegevoegd om juiste goederenlift samen te stellen.
Opties voor goederenlift / magazijnlift
- Liftdeuren in diverse afmetingen en brandwerendheid
- Gegalvaniseerde uitvoering
- Sleutel ontgrendeling
- Schacht verlichting
- Diverse hekwerken voor op het platform
- Hydraulische / elektrische pen vergrendeling
- Cabine met verlichting en aanrijd beveiliging
- Geavanceerde nivellering
- Diverse hefsnelheden
- Ophanging met kettingen i.p.v. kabels
Vraag een offerte aan!
Vraag nu eenvoudig en snel een prijsopgaaf / offerte aan voor de goederenlift van 5000 kg.
Download de goederenliften brochure
In deze brochure vindt u een overzicht van al onze goederenliften.
| Specificaties | |
|---|---|
| Hefvermogen | Tot 5000 kg (minimaal 200 kg / m²) |
| Opvoerhoogte / Hefhoogte | maximaal 12 meter |
| Stopplaatsen | Maximaal 6 |
| Ligging stopplaatsen | Eenzijdig, overliggend of hoeks (90 graden) |
| Hefsnelheid | 0,1 m/s tot 0,15 m/s |
| Aandrijving | Hydraulisch 1:1 of 2:1 |
| Plaats aandrijving | Binnen een straal van 5 meter van de schacht |
| Besturing | Relais gestuurd |
| Plaats besturing | In de lift machinekamer |
| Schacht en put afmetingen | Volgens tekening |
| Putdiepte | 350 tot 700 mm |
| Aandrijfmotor spanning | 400 V |

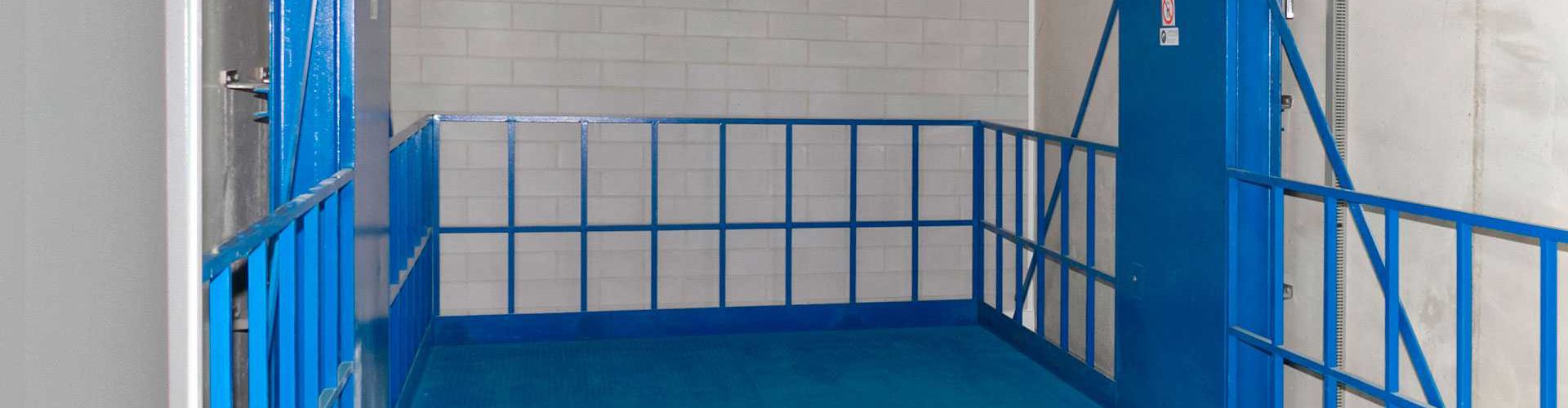

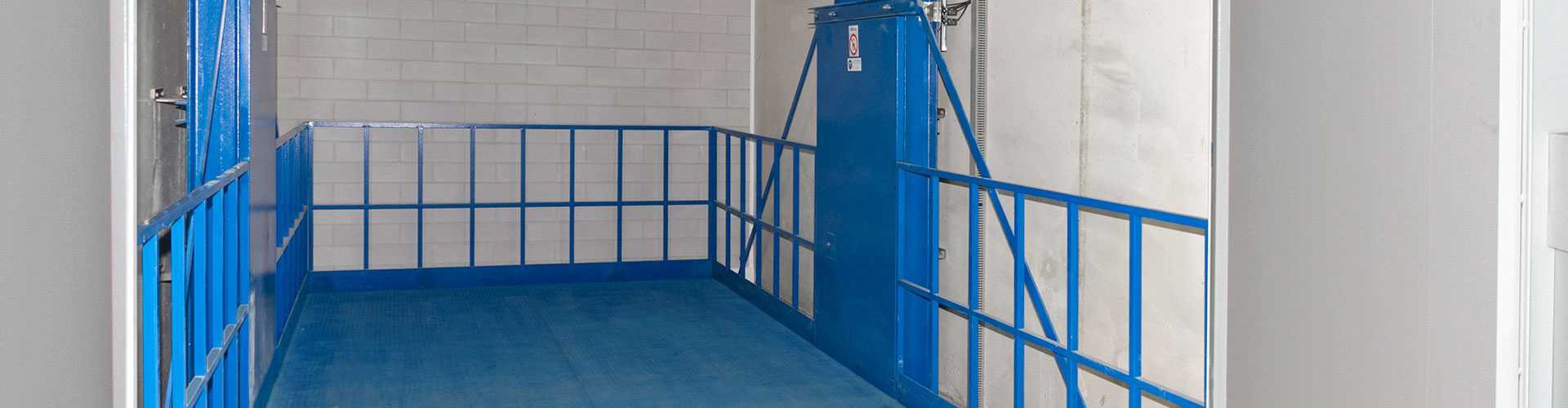

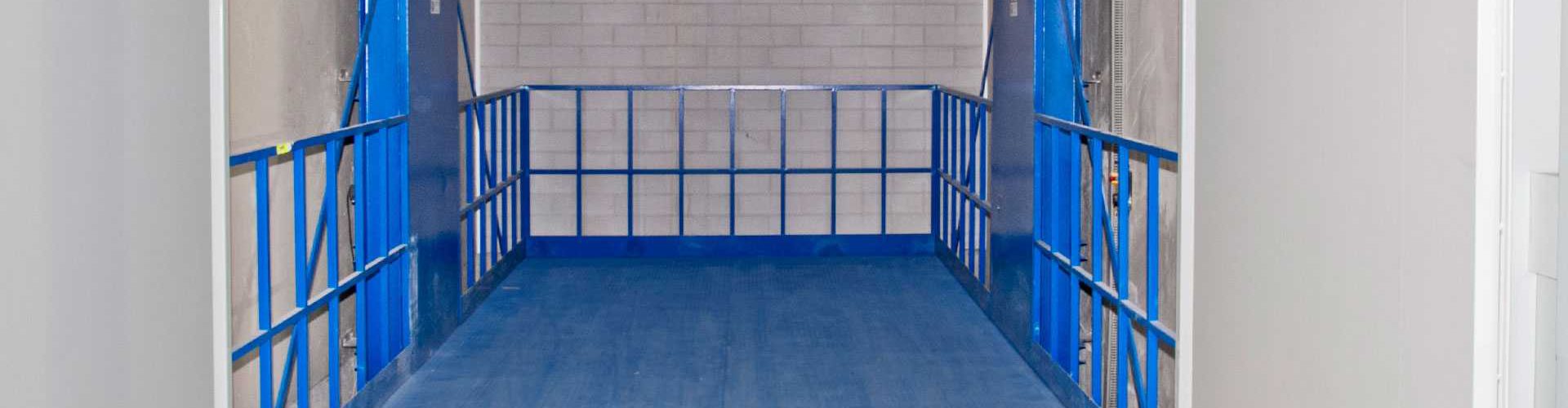

Foto voorbeelden goederenlift in bouwkundige schacht
Technische tekeningen
Hydraulische unit
De hydraulische unit van de goederenlift is voorzien van 1 of 2 motoren afhankelijk van de benodigde pomp opbrengst.
De motor drijft een tandwielpomp direct aan. In het kleppenblok zit standaard een terugslagklep, overdrukventiel, daalventiel en manuele daalknop
Besturing
Het hart van de besturing bestaat uit printplaten met 24 VDC relais. De elektrische componenten zijn van gerenommeerde merken en zijn in een afsluitbare metalen besturingskast geplaatst. Alle controle- en veiligheidsschakelaars zijn in serie geplaatst en vormen zo een veiligheidscircuit.
Hefmast / kolom
Afhankelijk van de grootte van het platform en de capaciteit wordt er voor 1 of 2 hefmasten gekozen. De hefmasten zijn uitgevoerd met gekalibreerde liftprofielen om een perfecte geleiding voor het platform te bewerkstelligen.
Liftdeuren
Als het platform met een cabine wordt uitgevoerd, dan zorgt een “schaats” voor de ontgrendeling van de deuren. Als er geen cabine wordt toegepast, worden er in de deurframes elektromechanische vergrendelingen geplaatst. De deuren kunnen alleen open op het niveau waar de lift staat en de deuren moeten eerst gesloten worden om de lift weg te kunnen sturen.
Bedienings tableaus
Bedieningstableaus worden op alle verdiepingen voorzien zodat deze magazijnlift naar elk niveau te sturen en op te roepen is. Elk bedieningstableau is tevens voorzien van een noodstop en een indicatie of de lift is gearriveerd en of de deuren ontgrendeld zijn. De tableaus zijn van een industriële kwaliteit.
